Verlege-Anleitung · Wellplatten

Wellplatten verlegen — so bleibt dein Dach dauerhaft dicht.

Tropfender Carport, Risse am Bohrloch? Meist stecken kleine Verlegefehler dahinter. Diese Anleitung zeigt dir jeden Schritt — mit Herstellerwerten.

3–4 mmBohrloch-Übermaßab 5°Hersteller-Minimum — empfohlen 7–10°8–10Schrauben pro m²24 hAkklimatisierung
17 Jahre Material-Beratung Hersteller-Specs MARLON · HIGHLUX · RENOLIT Geprüft vom Fachteam
🟢 Kurz-Antwort: Wellplatten brauchen mindestens 5° Neigung — empfohlen sind 7–10°, eine helle Unterkonstruktion und Schrauben im Wellenberg. Jedes Bohrloch 3–4 mm größer als die Schraube, immer mit Abstandhalter. UV-Seite zur Sonne, Überlappung entgegen der Wetterrichtung. Anleitung als PDF laden oder Wellplatten ansehen.
MaterialStärkeQuerlatten-Abstand
Polycarbonat MARLON CS Diamond2,8 mmmax. 1200 mm — hagelfest
Acryl HIGHLUX3 mm800–1000 mm — brillante Optik
PVC ONDEX SOLLUX1 mm500–800 mm — wirtschaftlich
PVC ONDEX HR1,2 mm500–800 mm — Industrie-Stärke

Bei Schneelast-Zone 3 wählst du immer den engeren Abstand.

01 — Material wählen

Polycarbonat, Acryl oder PVC — das Material bestimmt die Lattung.

Die Verlege-Sequenz ist bei allen drei Materialien gleich, der Querlatten-Abstand nicht — die Werte stehen in der Tabelle oben. Wer zu weit lattet, hat in zwei Jahren durchhängende Platten.

Sinus 76/18, Trapez 70/18 und Industrie-Profile im Einsatz.
02 — Verlegung

Sieben Schritte — vom Stapel zum dichten Dach.

Jeder Schritt verhindert einen typischen Fehler. Plattenzahl und Schrauben kalkulierst du im Materialrechner.

1

Platten akklimatisieren.

Lagerung · 24 h

Platten 24 h flach am Montageort lagern, vor praller Sonne geschützt. Wie stark sie arbeiten, hängt vom Material ab: MARLON® (Polycarbonat), ONDEX® und SOLLUX® (PVC) 3–4 mm pro Meter, HIGHLUX® (Acrylglas) 4–5 mm, GFK nur 1–2 mm.

2

Querlatten setzen.

Akku-Bohrer · 45 Min

Konstruktionsvollholz mindestens 4 × 6 cm, quer zu den Sparren verschraubt. Abstand nach Material: MARLON 1200 mm, HIGHLUX 800–1000 mm, ONDEX 500–800 mm.

3

Holz hell beschichten.

Anstrich · 20–40 Min

Dunkles Holz staut Hitze über 70 °C unter der Platte. Lattung weiß streichen oder Aluminium-Band aufkleben — bei Alu-Profilen entfällt das.

4

Erste Platte ausrichten.

Auflage · 10 Min

UV-geschützte Seite zur Sonne — Folien-Markierung lesen. Start auf der Westseite, Überlappung entgegen der Hauptwetterrichtung. Betreten nur über eine Holzbohle.

5

Im Wellenberg bohren.

Stufenbohrer · 5 Min

Jedes Loch in den Wellenberg, 3–4 mm größer als der Schraubenschaft — für die 6-mm-Schraube also 9–10 mm. Wellental nur bei senkrechter Wandverkleidung.

6

Abstandhalter + Schraube.

2–3 Min pro Schraubpunkt

Unter jeden Wellenberg einen Abstandhalter — sie hält den Wellenberg in Form. Edelstahl-Schraube A2/A4 mit Alu-Dichtkalotte handfest anziehen. Verzinkter Stahl ist tabu.

7

Überlappen + abdichten.

Profil + Silikon

Höhenüberdeckung 200 mm bei den empfohlenen 7–10° Neigung, seitlich eine Welle. Erst bei deutlich steileren Dächern genügen 150 mm. Wandanschlussprofil montieren, Übergang mit neutralem Silikon abdichten — 90 % aller Lecks entstehen hier.

🟢 Geprüft vom Fachteam Stegplattenversand — Fragen zu Material oder Lattung? 0209 8830-7717 · Mo-Fr 8-17 Uhr
03 — Häufige Fragen

Sechs Fragen — bevor du aufs Dach steigst.

Wie groß muss das Bohrloch sein?
Deutlich größer als die Schraube — das ist die Dehnungsreserve. Faustregel: 3–4 mm über dem Schraubendurchmesser, also 9–10 mm bei einer 6-mm-Schraube und 9,5–10,5 mm bei 6,5 mm. Der Plattenhersteller nennt für die Montage mit Alu-Kalotte 13 mm; mehr Spiel schadet nicht, solange die Kalotte das Loch vollständig abdeckt. Ohne diese Reserve reißt die Platte am Bohrloch.
Wofür ist der Abstandhalter?
Sie sitzt zwischen Wellplatte und Unterkonstruktion, direkt unter dem Bohrloch. Beim Anziehen hält sie den Wellenberg in Form. Ohne Hülse sitzt die Dichtkalotte schief — Wasser läuft in die Konstruktion.
Wellenberg oder Wellental bohren?
Auf dem Dach immer im Wellenberg — dort läuft das Wasser sofort ab. Das Wellental ist nur bei senkrechter Wandverkleidung richtig.
Wie viele Schrauben pro m²?
8–10 Schrauben pro m². In der Fläche jeden 3. Wellenberg verschrauben, an Rand und Überlappung jeden Wellenberg. Bei Schneelast-Zone 3 jeden 2. Wellenberg in der Fläche.
Welcher Querlatten-Abstand ist richtig?
Polycarbonat MARLON CS Diamond: max. 1200 mm. Acryl HIGHLUX: 800–1000 mm. PVC ONDEX SOLLUX und HR: 500–800 mm.
Welche Dachneigung ist Pflicht?
Der Hersteller nennt mindestens 5° — das sind 9 cm Gefälle pro Meter; so steht es in den Verlegeanleitungen für HIGHLUX®, MARLON®, ONDEX® und SOLLUX®. Wir empfehlen 7–10°. Dann läuft das Wasser zügig über die Überlappungen ab und der Regen reinigt das Dach selbst. Je flacher das Dach, desto wichtiger wird die Höhenüberlappung. Bei den empfohlenen 7–10° planst du 200 mm Höhenüberdeckung ein, nicht 150 mm — sonst staut sich Wasser an der Überlappung.

Wo genau bohren? Die Wellenberg-Regel.

Nicht jeder Wellenberg bekommt eine Schraube. Der Hersteller gibt je Profil vor, welche — so verteilt sich die Last gleichmäßig, ohne die Platte zu überbestimmen.

ProfilBohrungAuf welchem Wellenberg
Sinus 76/189–10 mm2. + 5. + 9. + 12. Wellenberg
Sinus 130/309–10 mm2. + 6. Wellenberg
Sinus 177/519–10 mm1. + 3. + 5. Wellenberg

Überlappende Platten zusammen bohren. Danach die Löcher der unteren Platte um ein paar Millimeter aufweiten. Dann können sich beide unabhängig voneinander ausdehnen — sonst reißt die untere, sobald die obere arbeitet.

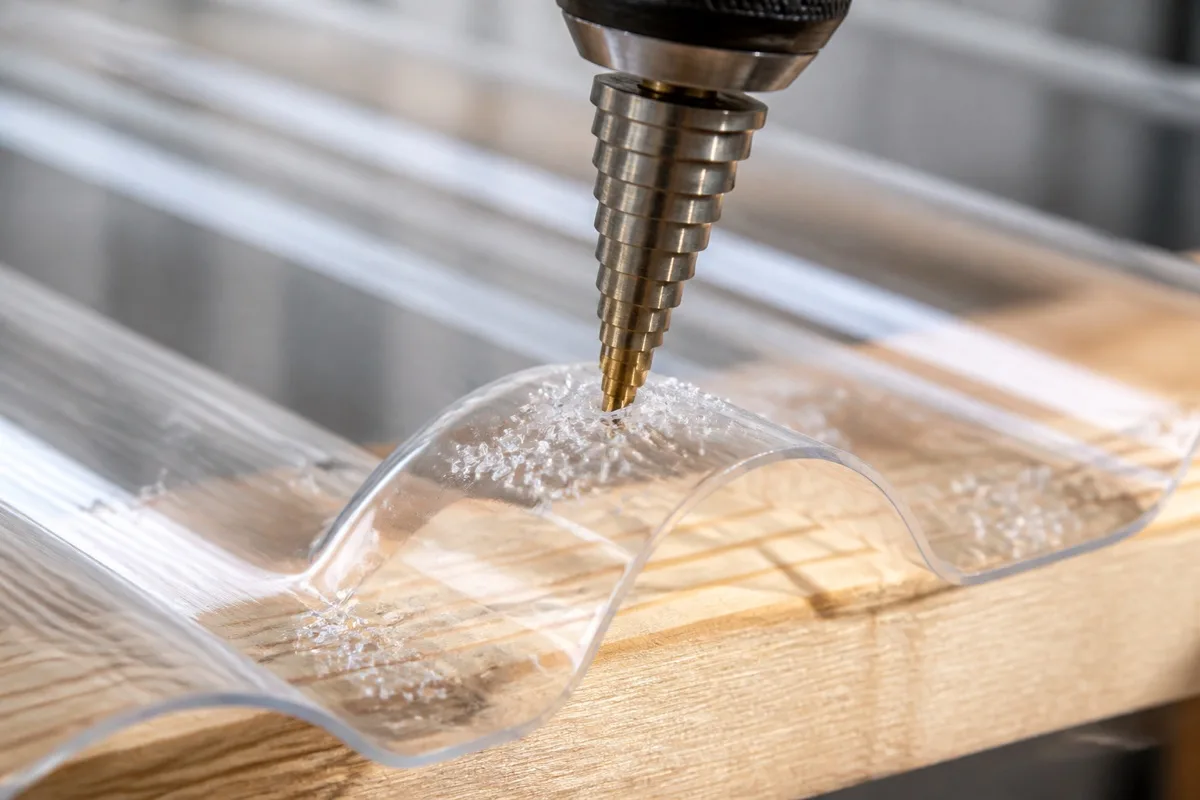

Kegelbohrer bohrt ein Loch in den Wellenberg einer transparenten Wellplatte, die auf einem Holzbalken aufliegt
Der Kegelbohrer zentriert sich selbst auf der Wölbung. Ein normaler Spiralbohrer springt weg und reißt die Platte ein.

Kegelbohrer ansehen

Der Befestigungspunkt im Schnitt

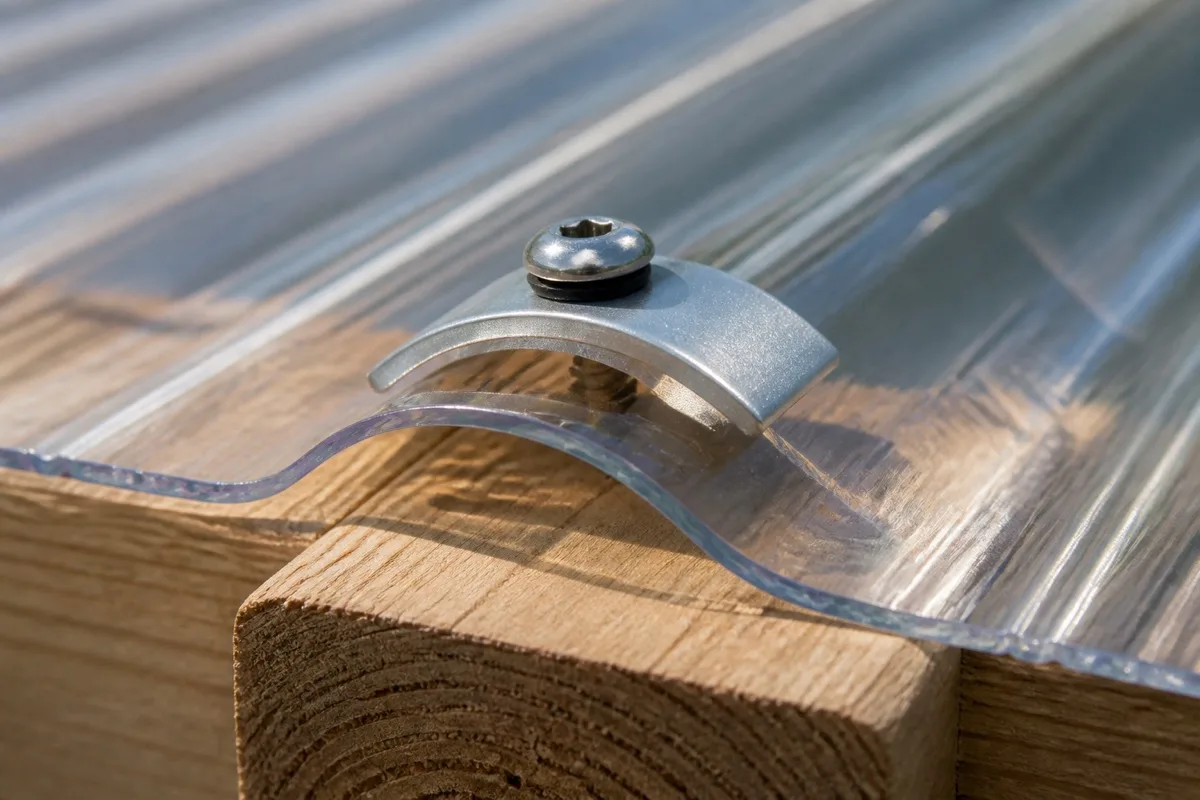

Befestigungspunkt auf einer transparenten Wellplatte: Schraube mit Dichtscheibe sitzt auf dem Wellenberg, darunter eine gewölbte Aluminium-Kalotte
Von unten nach oben: Wellplatte, Alu-Kalotte, Dichtscheibe, Schraube. Die Kalotte folgt exakt der Wellenform.

Die Kalotte macht die Arbeit: Sie verteilt den Schraubendruck über die ganze Wellenbreite und dichtet das Bohrloch ab. Ohne sie drückt der Schraubenkopf punktuell auf den Scheitel — dort beginnt der Riss.

🔴 Nur handfest anziehen. Die Dichtscheibe soll aufliegen, nicht plattgedrückt sein. Eine festgeklemmte Platte kann sich bei Wärme nicht mehr bewegen.

Seitlich überlappen — wie viel ist genug?

Die seitliche Überlappung hängt am Profil, nicht an der Dachneigung. Sie beträgt immer mindestens eine volle Welle:

ProfilSeitliche Überlappung
Sinus 76/18ca. 76 mm (1 Welle)
Sinus 130/30ca. 90 mm (1 Welle)
Sinus 177/51ca. 47 mm (1 Welle)

In regenreichen Lagen zwei Wellen überlappen. Kunststoff zieht Wasser durch Kapillarwirkung in enge Spalten — eine zweite Welle unterbricht diesen Weg.

Lange Dächer: die Vierfach-Falle

Wo Platten sich gleichzeitig seitlich und nach oben überlappen, liegen an einer Stelle vier Lagen übereinander. Das trägt auf, drückt die Platten auseinander und macht die Stelle undicht.

Zwei Wege daran vorbei:

  • Eckenzuschnitt: Die Ecken der beiden mittleren Platten so kürzen, dass sie nebeneinander liegen statt übereinander.
  • Versatzverlegung: Untere Reihe mit einer halbierten Platte beginnen, obere Reihe mit einer ganzen. Dann treffen die Nähte nie aufeinander — wie im Mauerwerk.

Einzelne Platten dürfen höchstens 4 Meter lang sein. Längere Dächer werden überlappend gedeckt, nicht mit einer durchgehenden Platte.

Reinigen — und was Du dabei vermeidest

  • Bei ausreichender Neigung übernimmt der Regen das meiste von selbst.
  • Wenn nötig: Gartenschlauch mit Sprühstrahl oder klares warmes Wasser mit etwas Spülmittel.
  • 🔴 Keine Scheuermittel, keine harten Bürsten, keine Lösungsmittel — sie hinterlassen feine Kratzer, in denen sich Schmutz festsetzt.
  • Nur Reiniger verwenden, die für Dein Plattenmaterial freigegeben sind.

🔴 Keine Dichtungen aus Weich-PVC. Die Weichmacher greifen Acrylglas an — es entstehen feine Risse, die sich nicht mehr reparieren lassen.

Zum Ausdrucken und Mitnehmen

Auf der Leiter ist Papier praktischer als ein Handy.

🔴 Nicht die Stegplatten-Anleitung verwenden. Stegplatten laufen in Aluprofilen, Wellplatten werden überlappend verschraubt — zwei völlig verschiedene Bauweisen.
