Alu Profile für ESG und VSG in 12 mm

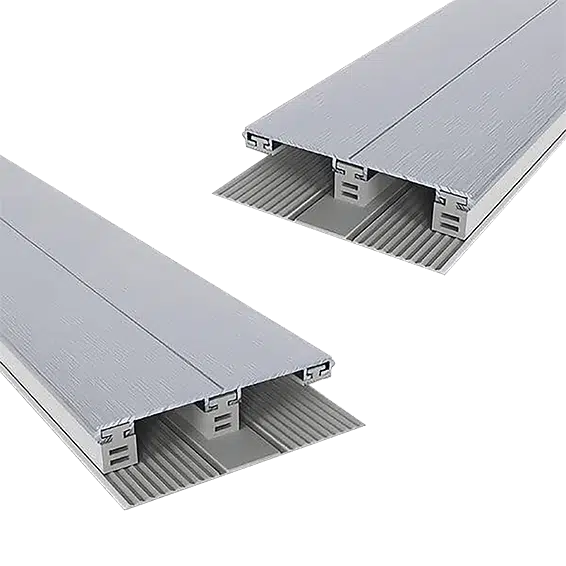

In unserem Shop erhalten Sie Komplettprofilsysteme für 12 mm ESG und VSG Platten. Sie sind optimal für die Verlegung von Glasplatten und sorgen für den sicheren Halt. Die Profile sind stabil und korrosionsbeständig, wodurch sie langjährig verwendbar sind. Erhältlich sind die Profilsysteme als Mittel- und Randsystem in 60 mm und 80 mm Breite.
Sie können Ihrer Unterkonstruktion entsprechend, zwischen Alu-Gummi und Alu-Alu Komplettsystemen auswählen:
Bestandteile des Alu-Gummi Profils
Das Alu-Gummi Profilsystem ist mit einer Aluminium Oberschiene und einem Auflagegummi ausgestattet. Die Aluminiumschiene hat je nach Set eingezogene Lippendichtungen oder Rippendichtungen. Diese sorgen für den stabilen Halt der Platten und vehrindern das Eindringen von Insekten und Schmutz in die Profile. Das Auflagegummi wird auf einer verzugsfreien Unterkonstruktion aufgelegt und garantiert den sicheren Halt darauf.
Bestandteile des Alu-Alu Profils
Das Alu-Alu Komplettprofil mit zwei Aluminiumschienen ist für eine Holzunterkonstruktion geeignet. Die Aluminiumschienen sind mit Lippen- und Rippendichtungen ausgerüstet, die den notwendigen Druck auf den Platten ausüben und den Schutz vor Insekten und Schmutz bieten. Der sichere und lebenslange Halt Ihrer Glasplatten ist gewährleistet.
Zubehöre für die Profilsysteme
- Edelstahlschraube 6,5×64 mit 25 mm Unterlegscheibe – Befestigung Oberprofile auf Holzkonstruktion
- Edelstahlschraube 6,3×45 mit 25mm Unterlegscheibe – Befestigung Oberprofile auf Metallkonstruktion
- Edelstahlschraube 4,8×38 – Befestigung von Alu-Alu Profilsystem
- Abrutschwinkel Alu mit Sollbruchstelle – in preßblank, anthrazit, weiß, braun
- Glashaltewinkel Alu in preßblank 60mm / 80mm, weiß 60mm / 80mm – verschließt die Öffnungen der Mittel- und Randsysteme
- Edelstahlschraube 4,8×16 | zur Befestigung der Abrutschwinkel
- Auflagegummis und Dichtungen zum Auswechseln
Für die optische Verkleidung der Profile empfehlen wir unsere Klemmdeckel:
Hinweise zur Montage
Bevor die Aluminiumprofile verschraubt werden, wird mit einem 8mm Bohrer, in einem Abstand von 30cm in der Länge, ein Loch in die Bohrnut vorgebohrt. Alu-Alu Profile werden auf einer Holzunterkonstruktion montiert und die Sparren können quer oder längs zum Dachgefälle verlaufen. Alu-Gummi Profile sollten auf einer verzugsfreien Unterkonstruktion verbaut werden und die Sparren sollten nur in Richtung des Dachgefälles verlaufen.
Weitere Hinweise
Lagern Sie bitte die Profile bis zur Montage vor Feuchtigkeit und Sonneneinstrahlungen geschützt, um Verformungen und Korrosion durch HItzestau und Staunässe vorzubeugen!
