Aluprofile - 6mm Stegplatten

Um die Montage unserer Alu Profile für Stegplatten optimal zu gestalten, empfehlen wir dir, eine hochtourige Stichsäge mit einem Metallsägeblatt zu nutzen, das gerade Zähne hat. Dies ermöglicht dir präzise Schnitte für eine maßgenaue Anpassung der Profile.

Bevor du die Profile anbringst, solltest du mit einem 8mm-Bohrer Löcher vorbohren. Orientiere dich dabei an der Bohrnut, die als Führung dient und das Abrutschen des Bohrers verhindert. Das sorgt für präzise gebohrte Löcher an den richtigen Stellen.

Für die Befestigung der Profile bieten wir dir Edelstahlschrauben an, die perfekt für Holz- und Metallunterkonstruktionen geeignet sind. Diese Schrauben sollten 2-3 cm tief in die Sparren eingeschraubt werden, um eine sichere und dauerhafte Montage zu gewährleisten. Du kannst die Alu-Alu Profile quer oder längs zum Dachgefälle verlegen, während die Alu-Gummi Profile nur in Richtung des Dachgefälles montiert werden sollten.

Nutze unsere Tipps für die Montage, um die Langlebigkeit und Effizienz deiner Stegplattenkonstruktion zu maximieren. Mit unseren qualitativ hochwertigen Aluprofilen und dem passenden Montagezubehör wird dein Bauprojekt sicher ein Erfolg.

Alu-Alu Profilvarianten:

Schneiden der Profile:
Um das Alu-Alu Profil auf die gewünschte Länge zu bringen, kann entweder eine hochtourige Stichsäge oder ein Winkelschleifer (Flex) verwendet werden.

Montage des Unterprofils:

1. Das Unterprofil auf dem Sparren ausrichten und fixieren.
2. Das Profil sollte etwa alle 30cm mit 4,8x38mm Linsenkopf Edelstahlschrauben abwechselnd links und rechts von der Mitte in den Vertiefungen verschraubt werden.

Anbringen des Abrutschwinkels:

1. Den Abrutschwinkel an der Unterseite des Alu-Unterprofils durch die vorgegebenen Bohrungen anschrauben.
2. Vorbohren durch die beiden vorhandenen Löcher und dann mit 4,8x16 Schrauben befestigen.
3. Achte darauf, dass eine kleine Lücke zwischen Abrutschwinkel und Profil bleibt, damit Wasser ablaufen kann.
4. Nach der Montage des Oberprofils den überstehenden Teil des Abrutschwinkels an der Sollbruchstelle abbrechen.

Montage des Oberprofils:

1. Das Oberprofil auf den Stegplatten ausrichten, passend zum bereits verschraubten Unterprofil.
2. Das Ober- und Unterprofil durch das Oberprofil in der vorgesehenen Nut alle 30cm mittig verschrauben. Hierzu empfehlen wir 6,5×75 Edelstahlschrauben mit 25mm Unterlegscheibe inkl. EPDM Dichtung für Holzkonstruktionen oder alternativ 6,3x64 Edelstahlschrauben für Metallkonstruktionen.

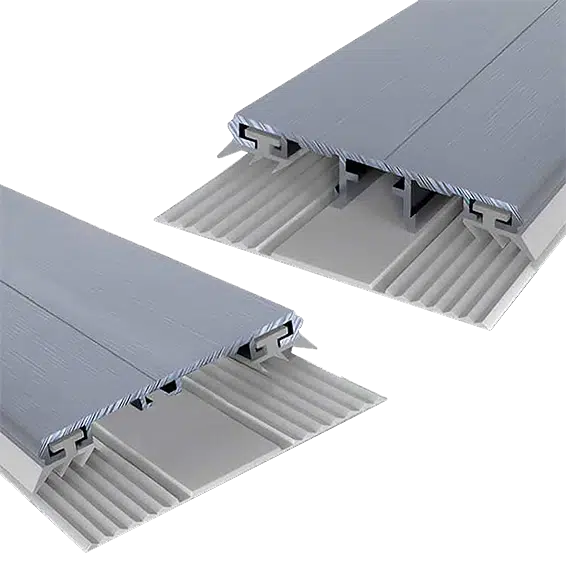

Alu-Gummi Profilvarianten:

Schneiden der Profile und des Auflagegummis:

1. Kürze das Alu-Gummi Profil ebenfalls mit einer hochtourigen Stichsäge oder einem Flex.
2. Das TPR-Auflagegummi kann einfach mit einer Schere oder einem Cuttermesser zugeschnitten werden.

Kleben des TPR-Auflagegummis:

1. Ziehe die Trägerfolie ab und klebe das Auflagegummi mittig auf den Sparren.
2. Optional kannst du das Gummi zusätzlich mit einem Tacker fixieren.

Montage des Oberprofils:

1. Das Oberprofil auf den Stegplatten ausrichten.
2. Das Oberprofil in der vorgesehenen Nut mittig alle 30cm durch das Auflagegummi bis ca 2-3cm tief in den Sparren verschrauben. Empfohlen werden 6,5×75 Edelstahlschrauben mit 25mm Unterlegscheibe inkl. EPDM Dichtung für Holzkonstruktionen oder 6,3x64 Schrauben für Metallkonstruktionen.

Anbringen des Abrutschwinkels:

1. Den Abrutschwinkel an der Oberseite des Alu-Oberprofils durch die vorhandenen Bohrungen des Abrutschwinkels anschrauben.
2. Vorbohren und dann mit 4,8x16 Schrauben befestigen.
3. Nach der Montage des Oberprofils den überstehenden Teil der Abrutschwinkel an der Sollbruchstelle abbrechen.

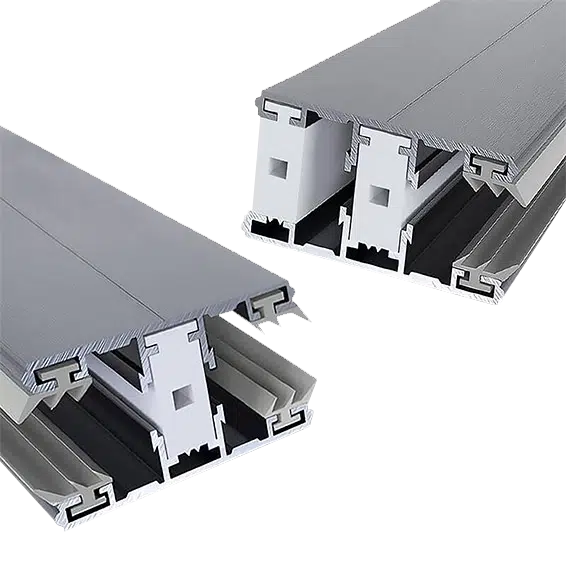

Alu Thermo Profilsysteme

Schneiden der Profile:

Als erstes kürze das Profil auf die passende Länge falls keine der angebotenen Längen passt:

• die Profile können mit einer hochtourigen Stichsäge oder mithilfe eines Winkelschleifers (Flex) geschnitten werden
• der Thermo Kunststoffsteg kann einfach mit einem Cuttermesser geschnitten werden

Verschrauben des Ober- & Unterprofils

Hinweis: Aluminiumprofilschienen sollten mit einem 8mm Bohrer  vorgebohrt werden

Unterprofil (auf Sparren aufliegend):

• richte das Unterprofil aus und fixiere es auf dem Sparren
  • verschraube nun das Profil ca alle 30cm in den Vertiefungen abwechselnd links und rechts von der Mitte
    •  hierfür empfehlen wir 4,8x38mm Linsenkopf Edelstahlschrauben

Abrutschwinkel:

• Abrutschwinkel an der Unterseite des Alu-Unterprofils durch die vorhandenen Bohrungen des Abrutschwinkels anschrauben
  • vorbohren durch die beiden vorhandenen Löcher und dann mit den 4,8x16 Schrauben verschrauben
  • achte darauf das eine kleine Lücke zwischen Abrutschwinkel und Profil bleibt, damit Wasser ablaufen kann
• nach Montage des Oberprofils den überstehenden Teil der Abrutschwinkel einfach mit einer Zange an der Sollbruchstelle auf die gewünschte Länge abbrechen

Oberprofil (auf Stegplatten aufliegend):

• • richte das Oberprofil auf den Stegplatten passend zum bereits verschraubten Unterprofil aus
    • achte darauf das der Kunststoffsteg in der dafür vorgesehenen Aussparung liegt
    • verschraube nun das Ober- und Unterprofil durch das Oberprofil in der vorgesehenen Nut mittig alle 30cm bis ca 2-3cm tief in den Sparren
      • hierfür empfehlen wir dir 6,5×75 Edelstahlschraube mit 25mm Unterlegscheibe inkl. EPDM Dichtung (Holzkonstruktion)
      • alternativ 6,3x64 Edelstahlschrauben mit 25mm Unterlegscheibe inkl. EPDM Dichtung (Metallkonstruktion)

Diese Schritte garantieren eine effiziente und sichere Montage der Alu-Alu, Alu-Thermo und Alu-Gummi Profile, die die Langlebigkeit und Ästhetik deines Bauprojekts unterstützen.
