Aluprofile - 16mm Stegplatten

Entdecke unsere vielseitigen 16mm Alu Profile, speziell konzipiert für deine Projekte mit Stegplatten, die eine präzise und dauerhafte Installation garantieren. Unsere Auswahl umfasst Alu-Alu, Alu-PVC, Alu-Gummi und Alu-Thermo Profilsysteme, ideal für diverse Anwendungen im Dach- und Wandbereich.

Alu-Alu Profile
Diese 60mm breiten Profile sind mit integrierten Lippendichtungen ausgestattet, die eine optimale Abdichtung sicherstellen und vor Witterungseinflüssen schützen. Sie eignen sich hervorragend für verzugsfreie sowie nicht verzugsfreie Unterkonstruktionen und bieten eine robuste Lösung für die Verbindung von Stegplatten.

Alu-PVC Profile
Kombinieren eine Aluminium-Unterschiene mit einem PVC-Oberprofil und bieten eine exzellente thermische Trennung, was sie besonders für beheizte Räume geeignet macht. Diese Profile sind eine wirtschaftliche Option, die dennoch hohe Qualität und Isolierungseffizienz gewährleistet.

Alu-Gummi Profile
Unsere Alu-Gummi Profile zeichnen sich durch eine Kombination aus Aluminium und einem robusten Auflagegummi aus. Sie sind speziell für die Abdichtung und Befestigung an den Rändern und Stoßfugen konzipiert, was eine effektive Wasser- und Schmutzabwehr ermöglicht.

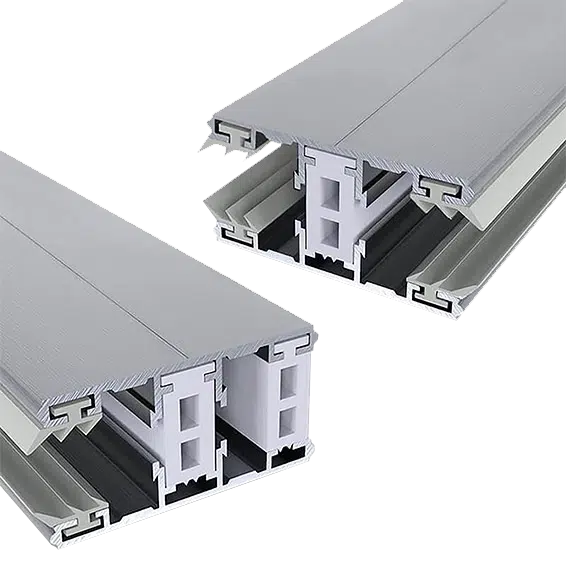

Alu-Thermo Profile
Diese Profile bieten durch ihren innenliegenden Kunststoffsteg eine verbesserte thermische Trennung, ideal für Anwendungen, bei denen eine minimierte Wärmeübertragung gefordert ist. Sie sind optimal für den Einsatz in temperatursensiblen Umgebungen wie Wintergärten oder beheizten Räumen.

Alle Profile werden in Deutschland aus hochwertigem Aluminium gefertigt, was höchste Materialqualität und Nachhaltigkeit garantiert. Die leichte Verarbeitbarkeit des Aluminiums ermöglicht eine schnelle und effiziente Installation, was die Bauzeit verkürzt und gleichzeitig langfristige Stabilität bietet.

Setze auf unsere 16mm Stegplatten Profile, um eine zuverlässige, langlebige und ästhetisch ansprechende Lösung für deine Überdachungs- und Verglasungsprojekte zu erhalten. Wähle aus unseren vielfältigen Systemen das passende für deine spezifischen Anforderungen.

Alu Profil Zubehör

alles was du für die fachgerechte Montage benötigst

Abrutschwinkel-Universal-Presblank-Braun-Weiß-Anthrazit-S&V-Stegplattenversand-GmbH

Abrutschwinkel

erhältlich in Pressblank, Anthrazit, Weiß und Braun

Abrutschwinkel-Alu-weiss-abgerundet-fuer-Alu-PVC-Sprossensystem-stegplattenversand-566x566

Abrutschwinkel Alu-PVC Profilsystem

erhältlich Weiß

edelstahlscharaube 4,8 x 38

4,8x38 Edelstahlschraube

zur Befestigung der Alu Unterprofile des Profilsystems

Edelstahlschraube-6,3×45-64-mit-25-mm-Unterlegscheibe-Befestigung-auf-Metallkonstruktion-stegplattenversand-1Edelstahlschraube-6,3×45-64-mit-25-mm-Unterlegscheibe-Befestigung-auf-Metallkonstruktion-stegplattenversand-1

6,3x45 Edelstahlschraube mit Dichtscheibe

zur Befestigung auf Metall Unterkonstruktionen

Wandanschlussprofil-pressblank-Alu-pulverbeschichtet-lange-Dichtlippe-SV-Stegplattenversand-Gmbh-566x566

Wandanschlussprofil (optional)

erhältlich in Anthrazit, Braun, Weiß und Pressblank

Edelstahlschraube 48×16 Zur Befestigung Abrutschwinkel Stegplattenversand

4,8x16 Edelstahlschraube

zur Befestigung der Abrutschwinkel

Edelstahlschraube-6,5×64-74-mit-25-mm-Unterlegscheibe-Befestigung-auf-Holzkonstruktion-stegplattenversand-1

6,3x64 Edelstahlschraube mit Dichtscheibe

zur Befestigung auf Holz Unterkonstruktionen

Edelstahl-Bohrschraube-5-5-mm×35-mm-16mm-Unterlegscheibe-Verschraubung-Oberprofilen-mit-Unterprofilen-Alu-Alu-Profile-800-x-800

5,5×35 Edelstahl Bohrschraube

zum Verschrauben der Alu Ober- mit den Unterprofilen

kategoriebild klemmdeckel alu profile stegplattendach s&v stegplattenversand gmbh

Klemmdeckel 60mm (optional)

erhältlich in Anthrazit, Braun, Weiß und Pressblank

kategoriebild glas profile dichtungen & auflagegummis

Dichtungen (optional)

zum auswechseln beschädigter Dichtungen (alle neuen Profile kommen mit eingezogenen Lippendichtungen)

Montageanleitung für alle Profilsysteme

Um die Montage unserer Alu Profile für Stegplatten optimal zu gestalten, empfehlen wir dir, eine hochtourige Stichsäge mit einem Metallsägeblatt zu nutzen, das gerade Zähne hat. Dies ermöglicht dir präzise Schnitte für eine maßgenaue Anpassung der Profile.

Bevor du die Profile anbringst, solltest du mit einem 8mm-Bohrer Löcher vorbohren. Orientiere dich dabei an der Bohrnut, die als Führung dient und das Abrutschen des Bohrers verhindert. Das sorgt für präzise gebohrte Löcher an den richtigen Stellen.

Für die Befestigung der Profile bieten wir dir Edelstahlschrauben an, die perfekt für Holz- und Metallunterkonstruktionen geeignet sind. Diese Schrauben sollten 2-3 cm tief in die Sparren eingeschraubt werden, um eine sichere und dauerhafte Montage zu gewährleisten. Du kannst die Alu-Alu Profile quer oder längs zum Dachgefälle verlegen, während die Alu-Gummi Profile nur in Richtung des Dachgefälles montiert werden sollten.

Nutze unsere Tipps für die Montage, um die Langlebigkeit und Effizienz deiner Stegplattenkonstruktion zu maximieren. Mit unseren qualitativ hochwertigen Aluprofilen und dem passenden Montagezubehör wird dein Bauprojekt sicher ein Erfolg.

Alu-Alu Profilvarianten:

Schneiden der Profile:
Um das Alu-Alu Profil auf die gewünschte Länge zu bringen, kann entweder eine hochtourige Stichsäge oder ein Winkelschleifer (Flex) verwendet werden.

Montage des Unterprofils:

  1. Das Unterprofil auf dem Sparren ausrichten und fixieren.
  2. Das Profil sollte etwa alle 30cm mit 4,8x38mm Linsenkopf Edelstahlschrauben abwechselnd links und rechts von der Mitte in den Vertiefungen verschraubt werden.

Anbringen des Abrutschwinkels:

  1. Den Abrutschwinkel an der Unterseite des Alu-Unterprofils durch die vorgegebenen Bohrungen anschrauben.
  2. Vorbohren durch die beiden vorhandenen Löcher und dann mit 4,8x16 Schrauben befestigen.
  3. Achte darauf, dass eine kleine Lücke zwischen Abrutschwinkel und Profil bleibt, damit Wasser ablaufen kann.
  4. Nach der Montage des Oberprofils den überstehenden Teil des Abrutschwinkels an der Sollbruchstelle abbrechen.

Montage des Oberprofils:

  1. Das Oberprofil auf den Stegplatten ausrichten, passend zum bereits verschraubten Unterprofil.
  2. Das Ober- und Unterprofil durch das Oberprofil in der vorgesehenen Nut alle 30cm mittig verschrauben. Hierzu empfehlen wir 6,5×75 Edelstahlschrauben mit 25mm Unterlegscheibe inkl. EPDM Dichtung für Holzkonstruktionen oder alternativ 6,3x64 Edelstahlschrauben für Metallkonstruktionen.
Alu-Gummi Profilvarianten:

Schneiden der Profile und des Auflagegummis:

  1. Kürze das Alu-Gummi Profil ebenfalls mit einer hochtourigen Stichsäge oder einem Flex.
  2. Das TPR-Auflagegummi kann einfach mit einer Schere oder einem Cuttermesser zugeschnitten werden.

Kleben des TPR-Auflagegummis:

  1. Ziehe die Trägerfolie ab und klebe das Auflagegummi mittig auf den Sparren.
  2. Optional kannst du das Gummi zusätzlich mit einem Tacker fixieren.

Montage des Oberprofils:

  1. Das Oberprofil auf den Stegplatten ausrichten.
  2. Das Oberprofil in der vorgesehenen Nut mittig alle 30cm durch das Auflagegummi bis ca 2-3cm tief in den Sparren verschrauben. Empfohlen werden 6,5×75 Edelstahlschrauben mit 25mm Unterlegscheibe inkl. EPDM Dichtung für Holzkonstruktionen oder 6,3x64 Schrauben für Metallkonstruktionen.

Anbringen des Abrutschwinkels:

  1. Den Abrutschwinkel an der Oberseite des Alu-Oberprofils durch die vorhandenen Bohrungen des Abrutschwinkels anschrauben.
  2. Vorbohren und dann mit 4,8x16 Schrauben befestigen.
  3. Nach der Montage des Oberprofils den überstehenden Teil der Abrutschwinkel an der Sollbruchstelle abbrechen.

Diese Schritte garantieren eine effiziente und sichere Montage der Alu-Alu und Alu-Gummi Profile, die die Langlebigkeit und Ästhetik deines Bauprojekts unterstützen.

Alu-PVC Profilsystem:

Schneiden der Profile:

Als erstes kürze das Profil auf die passende Länge falls keine der angebotenen Längen passt:

  • die Profile können mit einer hochtourigen Stichsäge oder mithilfe eines Winkelschleifers (Flex) geschnitten werden
  • das PVC-Oberprofil kann einfach mit einem Cuttermesser auf die passende länge geschnitten werden

Verschrauben des Unterprofils

Hinweis: Aluminiumprofilschienen sollten mit einem 8mm Bohrer  vorgebohrt werden

Unterprofil (auf Sparren aufliegend):

  • richte das Unterprofil aus und fixiere es auf dem Sparren

Abrutschwinkel:

  • Abrutschwinkel an der Unterseite des Alu-Unterprofils durch die vorhandenen Bohrungen des Abrutschwinkels anschrauben
    • vorbohren durch die beiden vorhandenen Löcher und dann mit den 4,8x16 Schrauben verschrauben
    • achte darauf das eine kleine Lücke zwischen Abrutschwinkel und Profil bleibt, damit Wasser ablaufen kann
  • nach Montage des Oberprofils den überstehenden Teil der Abrutschwinkel einfach mit einer Zange an der Sollbruchstelle auf die gewünschte Länge abbrechen

Hier findest du Abrutschwinkel aus Aluminium in WeißBraunAnthrazit und Pressblank

PVC-Oberprofil (auf Stegplatten aufliegend):

  • richte das PVC-Oberprofil auf den Stegplatten passend zum bereits verschraubten Unterprofil aus
    • achte darauf das dass PVC-Oberprofil in der vorgesehen Aussparung liegt und drücke es an
      • ein verschrauben ist nicht nötig
Alu-Thermo Profilsystem:

Schneiden der Profile:

Als erstes kürze das Profil auf die passende Länge falls keine der angebotenen Längen passt:

  • die Profile können mit einer hochtourigen Stichsäge oder mithilfe eines Winkelschleifers (Flex) geschnitten werden
  • der Thermo Kunststoffsteg kann einfach mit einem Cuttermesser geschnitten werden

Verschrauben des Ober- & Unterprofils

Hinweis: Aluminiumprofilschienen sollten mit einem 8mm Bohrer  vorgebohrt werden

Unterprofil (auf Sparren aufliegend):

  • richte das Unterprofil aus und fixiere es auf dem Sparren

Abrutschwinkel:

  • Abrutschwinkel an der Unterseite des Alu-Unterprofils durch die vorhandenen Bohrungen des Abrutschwinkels anschrauben
    • vorbohren durch die beiden vorhandenen Löcher und dann mit den 4,8x16 Schrauben verschrauben
    • achte darauf das eine kleine Lücke zwischen Abrutschwinkel und Profil bleibt, damit Wasser ablaufen kann
  • nach Montage des Oberprofils den überstehenden Teil der Abrutschwinkel einfach mit einer Zange an der Sollbruchstelle auf die gewünschte Länge abbrechen

Hier findest du Abrutschwinkel aus Aluminium in WeißBraunAnthrazit und Pressblank

Oberprofil (auf Stegplatten aufliegend):
